模具内压力分布
模具内压力分布

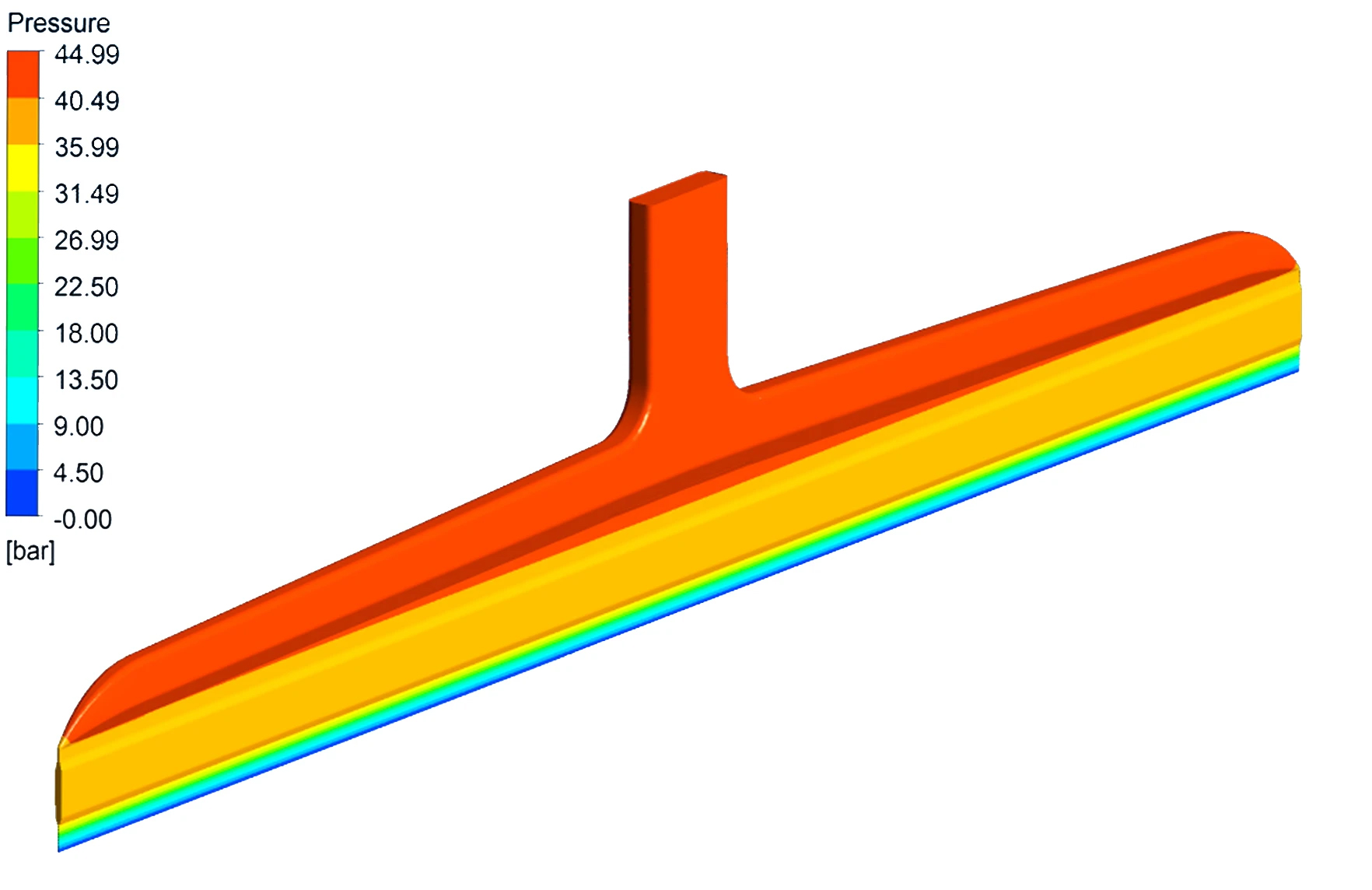

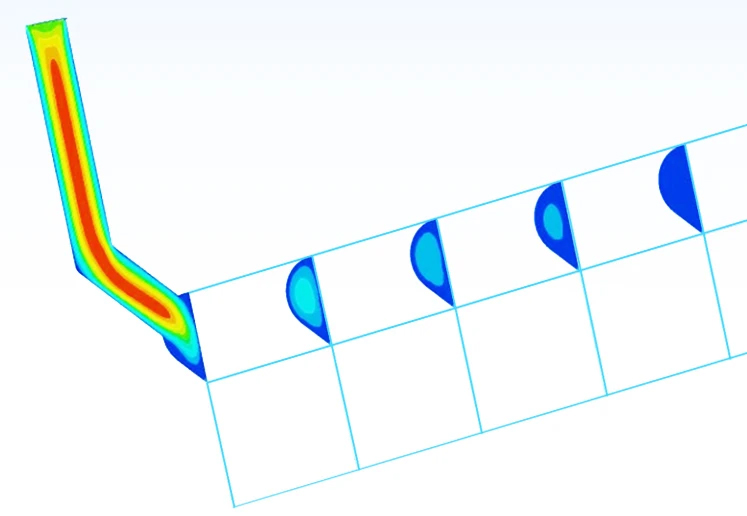

模具最大压力会落于入料口,从主流道沿着Y轴循序下降,直到模具开口压力为0。

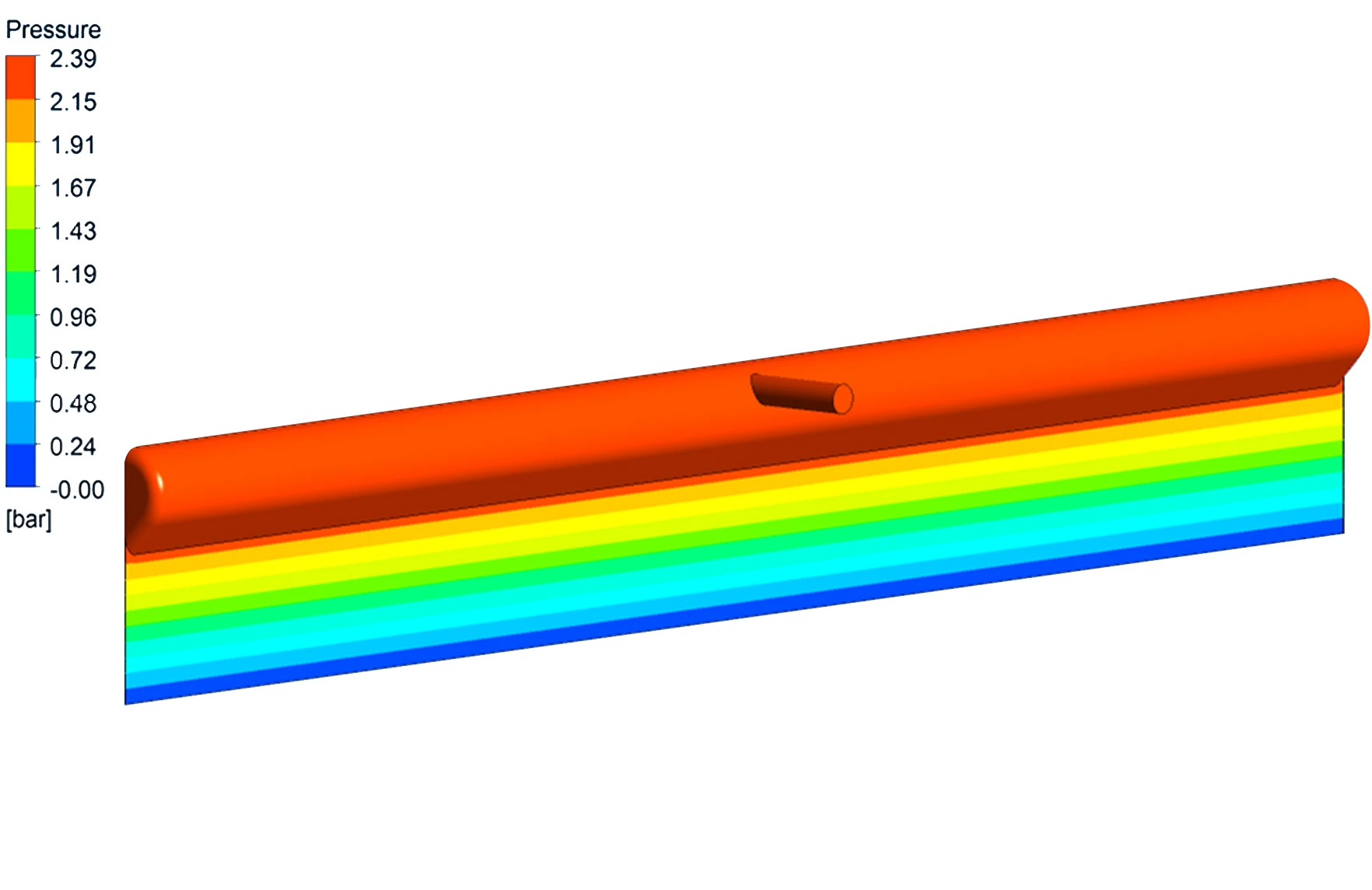

此图为一合理流道设计,其各层压力分布均匀平整,且越靠近开口时循序下降。
了解模具内部压力分布与压力变化,流道设计除考虑成型产品的厚度均匀程度外,压损的数据也须加以衡量,模具压力过高,可能会有撑模现象,模具压力过低,产品则容易出现瑕疵(ex,波纹线)。
